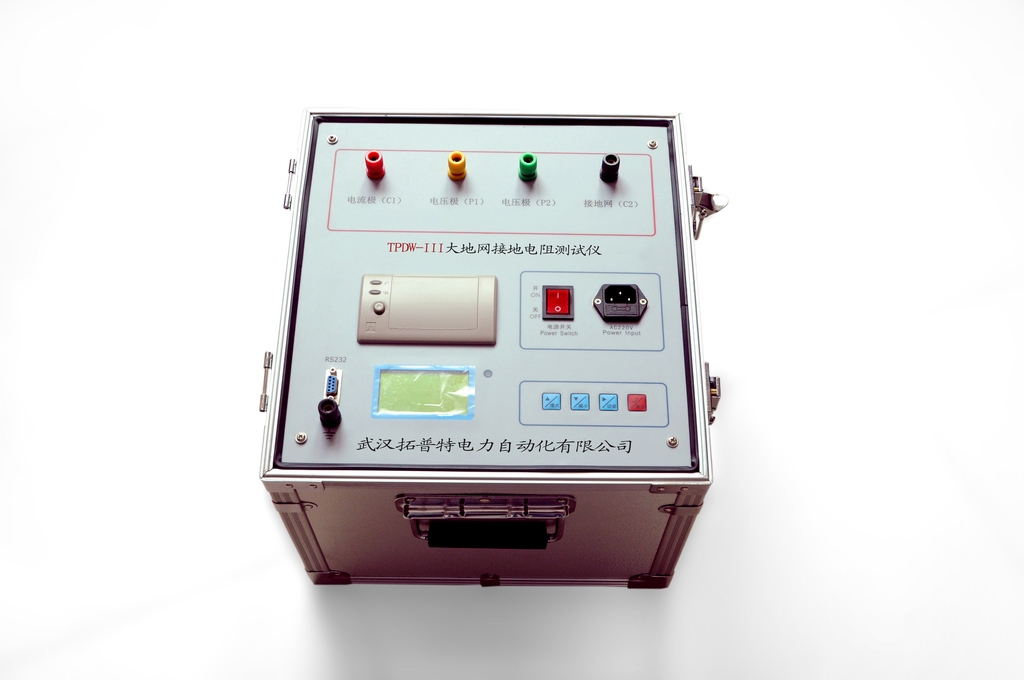

TPDW-III大地网接地电阻测试仪

所属类别：接地系列/绝缘系列
　说明书：下载
在线咨询：

销售热线：13607155781

目前在电力系统中，大地网的接地电阻的测试目前主要采用工频大电流三极法测量。为了防止电网运行时产生的工频干扰，提高测量结果的准确性，绝缘预防性试验规程规定：工频大电流法的试验电流不得小于30A。由此，就出现了试验设备笨重，试验过程复杂，试验人员工作强度大，试验时间长等诸多问题。
大地网接地电阻测试仪，采用了新型变频交流电源，并采用了微机处理控制和信号处理等措施，很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。
本大地网接地电阻测试仪适用于测试各类接地装置的工频接地阻抗、接触电压、跨步电压、等工频特性参数以及土壤电阻率。可测变电站地网(4Ω)、水火电厂、微波站(10Ω)、避雷针(10Ω)多用机型。本仪器采用异频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。测试电流最大5A，不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量。

1、测量的工频等效性好。测试电流波形为正弦波，频率仅与工频相差为5Hz，使用45Hz和55Hz两种频率进行测量
2、抗干扰能力强。本仪器采用异频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试
数据稳定可靠
3、精度高。基本误差仅0.005Ω，可用来测量接地阻抗很小的大地网
4、功能强大。可测量电流桩，电压桩，接地电阻，跨步电压，接触电压
5、操作简单。全中文菜单式操作，直接显示出测量结果
6、大地网接地电阻测试仪布线劳动量小，无需大电流线

1、测量范围：0～150Ω(含电流桩阻抗)
2、分辨率：0.001Ω
3、测量误差：±(读数×2%+0.002Ω)
4、最大输出电压：AC 400V (45Hz、55Hz，双频，正弦波)
5、最大输出电流：AC 5A (45Hz、55Hz，双频，正弦波)
6、电流输出档位：5/4.5/4/3.5/3/2.5/2/1.5/1A，每0.5A一档，共9档
7、抗干扰能力：抗工频50Hz电压10V
8、土壤电阻率测量范围：0-999.9Ω/M，精度：±2%，分辨率：0.01Ω/M
9、测量线要求：电流线铜芯截面积≥1.5mm²
电压线铜芯截面积≥1.0mm²
10、供电电源：AC220V±10%，50Hz
11、外形尺寸：440×350×210mm³
12、仪器重量：30kg
