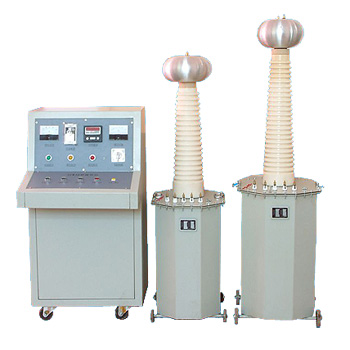

TPYD系列油浸式试验变压器

所属类别：高压试验设备
　说明书：下载
在线咨询：

销售热线：13607155781

TPYD系列油浸式试验变压器，是根据《试验变压器》标准在原同类产品基础上经过大量改进后，研制生产的系列试验变压器，该产品遵照DL/T848.2-2004《高压试验装置通用技术条件-第2部分：工频高压试验装置》，研制生产的一种新型产品。本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。油浸式试验变压器特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。

1）根据变压器油“距离效应”原理，采用多层次绝缘，把变压器内的内绝缘分割成多路油道，从而提高绝缘程度，缩小了体积。
2）解决了TDM系列变压器的渗漏油问题，由于TDM系列变压器无储油器，所以当气温过高时，油膨胀后从油咀渗漏出来，而该系列产品将注油孔设在套管顶部，套管中油与器身中油相通。所以该套管除具有装硅堆。短路杆和串激杆等功用外，还相当于变压器储油器。
3）采用金属因定引线和均压，从而消除了放电现象。
4）渍箱结构紧凑，外观新颖，体积小，重量轻。
5）铁芯为单框芯式，使用DQ型，0.30mm冷轧取向硅钢片叠成，用新特殊材料予以坚固，取代了传统的穿芯螺杆。线圈为同心圆筒，多层塔式结构。

型号	容量 (KVA)	高压电压 (KV)	高压电流 (mA)	低压输入		变比 (高/仪)	温升℃ (30分钟)
型号	容量 (KVA)	高压电压 (KV)	高压电流 (mA)	电压(V)	电流(A)	变比 (高/仪)	温升℃ (30分钟)
TPYD-3/10	3	10	300	200	15	100	10
TPYD-6/10	6	10	600	200	30	100	10
TPYD-40/80	40	80	500	400	100	800	10
TPYD-20/50	20	50	400	400	50	500	10
TPYD-30/50	30	50	600	400	75	500	10
TPYD-50/50	50	50	1000	400	125	500	10
TPYD-5/100	5	100	50	200	25	1000	10
TPYD-10/100	10	100	100	200	50	1000	10
TPYD-20/100	20	100	200	400	50	1000	10
TPYD-30/100	30	100	300	400	75	1000	10
TPYD-50/100	50	100	500	400	125	1000	10
TPYD-20/150	20	150	133	400	50	1500	10
TPYD-30/150	30	150	200	400	75	1500	10
TPYD-50/150	50	150	333	400	125	1500	10
TPYD-100/150	100	150	667	400	250	1500	10
TPYD-50/200	50	200	250	400	125	2000	10
TPYD-100/200	100	200	500	400	250	2000	10
TPYD-150/200	150	200	750	400	395	2000	10
TPYD-200/200	200	200	1000	400	375	2000	10
TPYD-300/200	300	200	1500	400	750	2000	10
TPYD-50/300	50	300	170	400	125	3000	10
TPYD-100/300	100	300	333	400	250	3000	10
TPYD-150/300	150	300	500	400	375	3000	10
TPYD-200/300	200	300	667	400	500	3000	10
TPYD-300/300	300	300	3000	400	750	3000	10
