您当前所在的位置：首页 - 产品中心 - 变压器测试仪器

变压器测试仪器

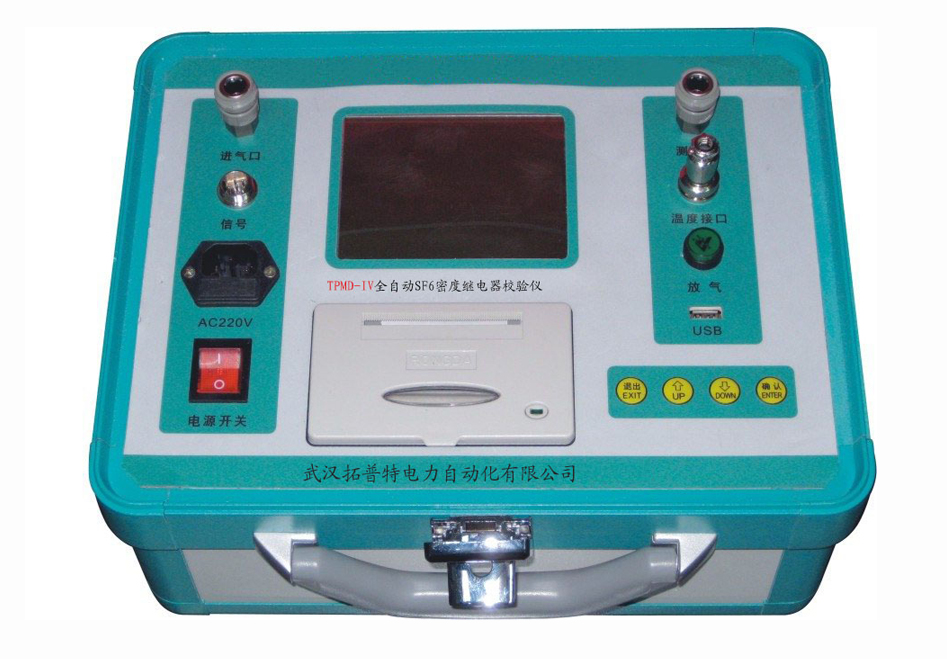

TPMD-IV全自动SF6密度继电器校验仪

所属类别：变压器测试仪器
　说明书：下载
在线咨询：

销售热线：13607155781

本产品是一种智能化的SF₆密度继电器校验仪器。该六氟化硫密度继电器校验仪采用高精度压力传感器及高速率A/D转换器，结合32位高性能微处理器能对各种SF₆密度继电器进行性能校验，能准确测量信号动作时当前温度下的压力值，自动完成任意环境温度对20℃时的标准压力换算，并且可即时打印、存储测试数据以备查阅，同时自动识别测试过程中的故障。本产品携带方便，操作简单，测试精度高、稳定性强、可靠性好，体现了仪器“智能型”的特点。

1、密度继电器校验仪采用32位微处理器和TI公司的高速信号处理芯片进行检测与控制，集成程度高。机电一体
化设计，精度高，重复性好，可靠性高
2、配置了大屏幕中文液晶屏和旋转鼠标(一键飞梭)人机接口，操作简单、界面美观，所有参数及状态一目了
然
3、自动完成压力测量和20℃值转换，从而完成了压力、温度间的动态自动补偿。并显示被测环境温度下的压力
20℃时环境温度下的压力、环境温度。彻底解决了SF₆气体密度继电器现场校验难的问题
4、所有测试过程自动由仪器完成，不用人工干预，避免了繁琐的人工气路调节操作
5、汉字报表式打印测试结果，并对试验结果进行智能分析
6、能同时存储50次试验结果，并具有掉电数据保护功能，可随时查询和打印以前的试验结果
7、校验过程中无需恒温室，可以在任意有效温度范围内对SF₆气体密度继电器、压力表进行校验
8、配有多种型号过渡接头，大多数型号开关的密度继电器不用拆卸即可进行现场校验
9、校验过程中耗气量极少，不浪费SF₆气体，测试成本低，对环境无污染
10、具有在线修改系统时钟的功能
11、具有在线修改系统压力功能，可以现场修正
12、核心元器件采用进口元件，性能可靠
13、能同时测试一组报警信号、二组闭锁信号
14、本产品为便携式工具，使用方便可靠，是SF₆密度继电器校验的最佳选择

1、工作电压：AC220V、50Hz
2、仪器功率：50W
3、仪器精度：0.2级
4、压力显示分辨率：0.001MPa
5、压力校验范围：0～1MPa
6、环境温度显示分辨率：0.1℃
7、环境温度测量范围：-20℃～80℃
8、工作湿度：≤90%RH
9、校验对象：单报警、单闭锁、单报警单闭锁、单报警双闭锁
10、显示方式：320×240图形点阵单色液晶屏
11、操作方式：旋转鼠标(一键飞梭)输入
12、打印机型：高速微型打印机
13、打印方式：汉字报表式打印
14、存储容量：可同时存储50次试验结果
15、外形尺寸：主机：365×300×220mm³
附件箱：400×370×200mm³
16、SF₆气体密度显示方式：被测环境下的压力、20℃时的等效压力
17、仪器重量：8Kg
