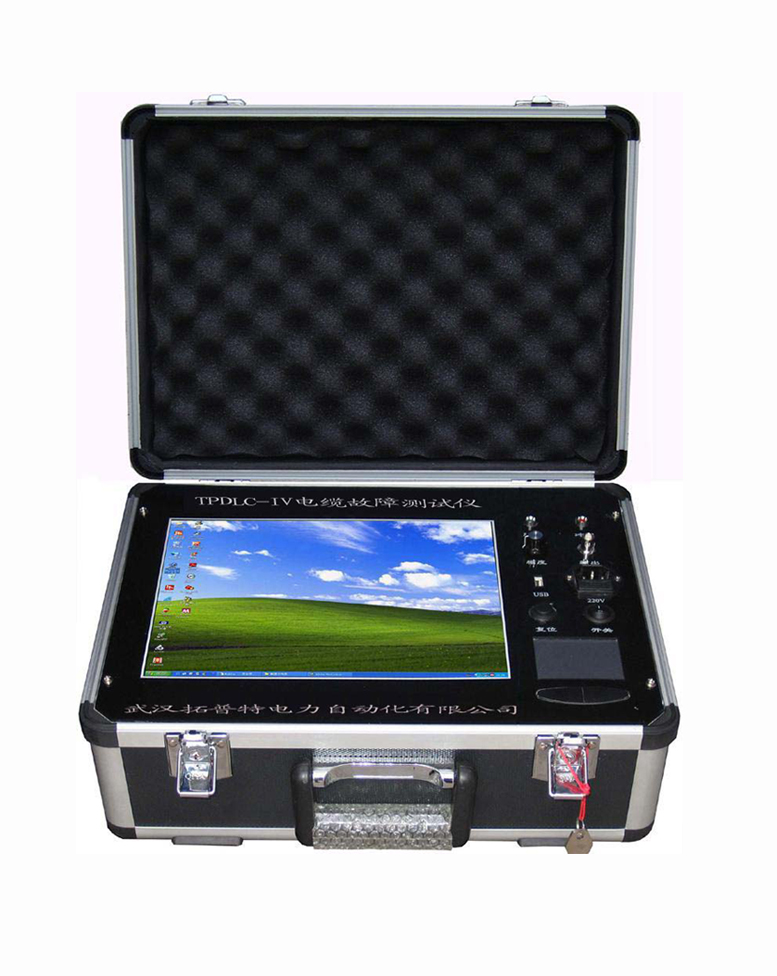

TPDLC-IV电缆故障测试仪

所属类别：电缆/避雷器测试仪器
　说明书：下载
在线咨询：

销售热线：13607155781

有线通信的畅通和电力的输送有赖于电缆线路的正常运行。一旦线路发生障碍，就会造成通信及时查出故障并迅速予以排除，就会造成很大的经济损失和不良的社会影响。因而，电缆故障测试仪是维护各种电缆的重要工具。采用了多种故障探测方式，应用当代最先进的电子技术成果和器件，采用计算机技术及特殊性电子技术，结合本公司长期研制电缆测试仪的成功经验而推出的高科技，智能化，功能全的全新产品。
TPDLC-IV电缆故障测试仪是一套综合性的电缆故障探测仪器。能对电缆的高阻闪络故障，高低阻性的接地，短路和电缆的断线，接触不良等故障进行测试，若配备声测法定点仪，可准确测定故障点的精确位置。特别适用于测试各种型号、不同等级电压的电力电缆及通信电缆

1、本电缆故障测试仪功能齐全，测试故障安全、迅速、准确。仪器采用低压脉冲法和高压闪络法探测，可测试
电缆的各种故障，尤其对电缆的闪络及高阻故障可无需烧穿而直接测试。如配备声测法定点仪，可准确测定
故障的精确位置
2、测试精度高，仪器采用高速数据采样技术，A/D采样速度为100MHz，使仪器读取分辨率为1m，探测盲区为1m。
3、智能化程度高，测试结果以波形及数据自动显示在大屏幕液晶显示屏上，判断故障直观。并配有全中文菜单
显示操作功能，无需对操作人员作专门的训练
4、具有波形及参数存储，调出功能，采用非易失性器件，关机后波形、数据不易失
5、具有双踪显示功能，可将故障电缆的测试波形与正常波形进行对比，有利于对故障进一步判断
6、具有波形扩展比例功能，改变波形比例，可扩展波形进行精确测试
7、可任意改变双光标的位置，直接显示故障点与测试点的直接距离或相对距离
8、具有根据不同的被测电缆随时修改传播速度功能
9、小体积便携式外形，内装可充电的电池供电，方便携带和使用

1、应用范围及用途
此电缆故障检测仪可测试各种型号的电力电缆(电压等级1KV～35KV)和市话电缆、调频通信电缆、同轴电缆
及金属架空线路上发生的短路、接地、高阻泄漏，高阻闪络性故障和电缆的断线、接触不良等故障。并可测
试电缆的长度和电波在电缆上的传播速度。
2、最远测试距离：32km(明线可达100千米)
3、探测盲区：1m
4、读数分辨率：1m
5、功耗：5VA
6、使用条件：环境温度：0℃～＋40℃
极限温度：－10℃～＋50℃
相对湿度：40℃(20～90)%RH
大气压强：(86～106)Kpa
7、体积：225×165×125mm³
8、重量：2kg
