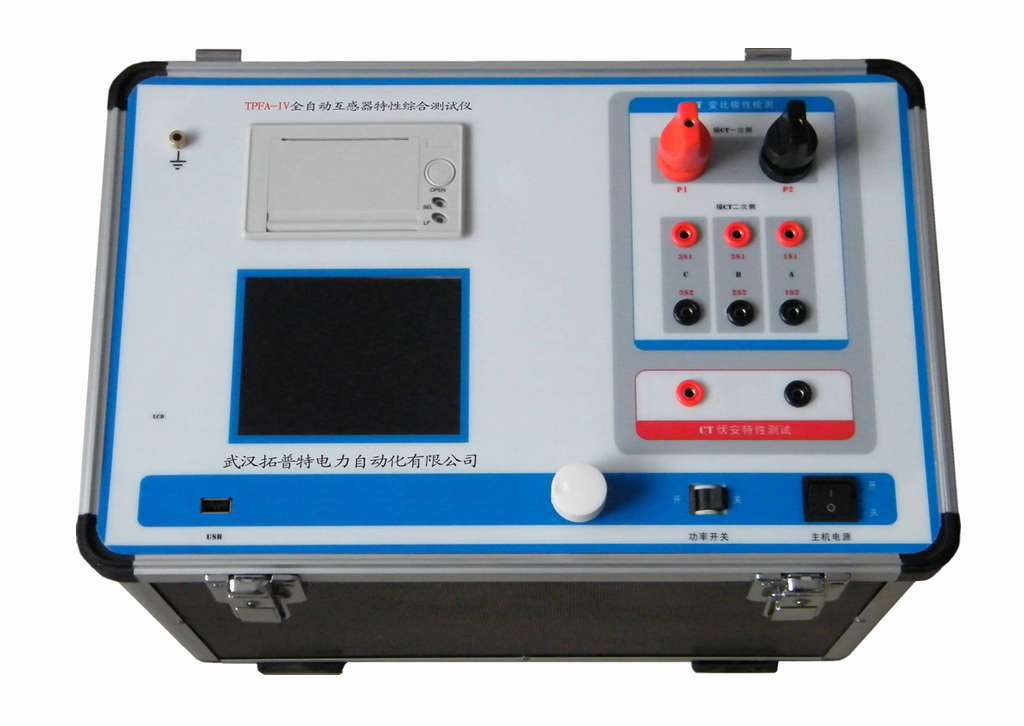

TPFA-IV互感器伏安变比极性综合测试仪

所属类别：二次回路测试仪器
　说明书：下载
在线咨询：

销售热线：13607155781

TPFA-IV互感器伏安变比极性综合测试仪是一款全自动化的CT、PT特性测试仪器。本互感器伏安变比极性综合测试仪可以完成的试验包括：CT伏安特性试验、PT伏安特性试验，CT变比极性试验、PT变比极性试验，CT极性试验、PT极性试验，自动计算CT的任意点误差曲线，CT、PT变比比差等结果参数。可测试CT/PT的：“伏安特性”，“5％、10％和15％误差曲线”，“变比、极性”，“角差、比差”，“二次直阻”及“二次负载”，“二次回路”，“二次耐压”和退磁功能.

1、本互感器伏安变比极性综合测试仪操作安全方便：全微机化装置，内置进口高性能CPU，可靠性高，按界面
提示设定测试值后，无需人工接触被测试设备，省去手动调压、人工记录、整理、描绘曲线等烦琐劳动。快
捷、简单、方便。无需计算机知识，极易掌握，使试验人员远离高压电路，确保其人身安全
2、功能全面：仪器集CT的伏安特性试验、拐点的计算、误差曲线，CT变比极性试试验，比差计算，二次侧回路
检查，PT伏安特性试验，PT变比极性试验于一体。自动记录显示各种测试结果，并可以实时保存打印测试记
录，仪器自带时钟功能，保存打印测试记录时会实时显示测试、保存、打印的准确日期，极大的方便用户整
理记录测试报告
3、输出容量大：伏安特性试验最大输出电压高达1000V，变比试验最大电流高达600A，仪器输出容量为5KVA。
4、可选配件齐全：配件包括外接升压器、外接升流器、外接调压器。外接升压器最高电压可升至2000V/3A，外
接升流器可升至1000A，外接调压器最大输出可达1500V/20A，采用外接升压器时，最高可做500KV等级1A电流
互感器的伏安特性试验
5、人机界面好：大屏幕320*240点阵汉字图形界面，测试完成后可直接显示伏安特性曲线图，图形清晰，美观，
易于分析，自带微型打印机，可随时打印曲线和试验结果
6、人机交互便捷：仪器使用高性能光电旋转鼠标作为输入设备，操作简单方便，使用寿命长
7、数据存储量大：仪器内置Flash存储器，可以存储大量的试验数据，各功能模块最多可保存50组数据，数据保
存后掉电不丢失，现场试验完成后可在室内查看和打印试验结果
8、多通道人机交互：仪器除了用旋转鼠标对其进行输入控制外，还可以通过自带的RS232通讯接口与计算机联机
，实现PC机和仪器通讯，试验人员可以利用计算机控制仪器进行试验或从仪器上传试验数据，仪器所带PC机
应用软件功能强大，外形美观，操作简单，可实现试验结果的保存、打印，并可将试验数据导出为EXCEL格式
文档进行编辑
9、试验结果操作方便：试验后可以通过游标来显示曲线上每点对应的电压和电流值，打印可以选择打印数据或
者打印曲线或者两者同时打印，还可以按实际需要来设定数据的打印间隔，保存可以根据实际需要来设定保
存的类型和标号
10、多电源供电模式：电源可实现AC220V和AC380V自适应供电。当交流功率电
源输入端子接AC220V电压时，交流电压输出为0～600V，当输入端子接AC380V电压时，交流电压输出为0～
1000V。用户可根据实际需要进行选择

	输入电压	输出范围		测量范围		测量精度
仪器主机	220V	0～600V、0～20A		0～600V、0～20A		0.5%
	380V	0～1000V、0～20A		0～1000V、0～20A		0.5%
	220V	0～600A		0～600A		变比测量精度1%
外接升压器	220V	0～1650V、0～3A		0～1650V、0～3A		0.5%
	380V	0～2000V、0～3A		0～2000V、0～3A		0.5%
外接升流器	220V	0～1000A		0～1000A		变比测量精度1%
外接调压器				0～1000V、0～30A		0.5%
仪器工作电源	AC220V/380V 50HZ		外形尺寸：		420×330×320㎜³	重量	24㎏
