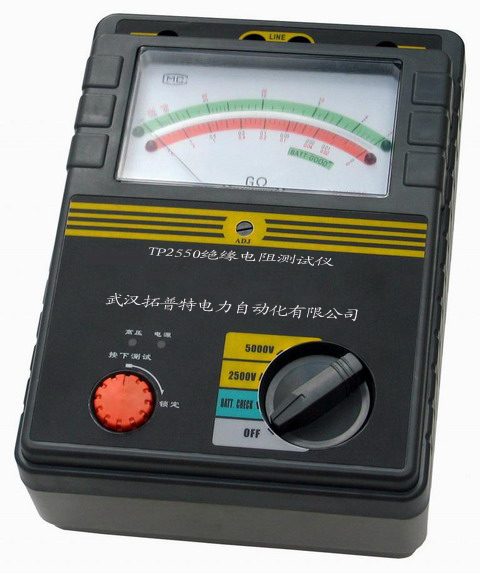

TP25系列指针式绝缘电阻测试仪

所属类别：接地系列/绝缘系列
　说明书：下载
在线咨询：

销售热线：13607155781

随着我国电力工业的快速发展，电气设备预防性实验是保障电力系统安全运行和维护工作中的一个重要环节。绝缘诊断是检测电气设备绝缘缺陷或故障的重要手段。绝缘电阻测试仪(兆欧表)是测量绝缘电阻的专用仪表。1990年5月批准实施的JJG662-89《绝缘电阻表(兆欧表)》已把它作为强制检定的仪表之一。目前，电气设备(如变压器、发电机等)朝着大容量化、高电压化、结构多样化及密封化的趋势发展。这就需要绝缘电阻测试仪本身具有容量大、抗干扰能力强、测量指标多样化、测量结果准确、测量过程简单并迅速、便于携带等特点。
我公司生产的TP25系列指针式绝缘电阻测试仪采用超薄形张丝表头、多种电压等级输出、容量大、抗干扰强、交直流两用(C型)、操作简单、具有时间提示功能。是测量变压器、互感器、发电机、高压电动机、电力电容、电力电缆、避雷器等绝缘电阻的理想测试仪器。

1、指针式绝缘电阻测试仪的绝缘测试对于TP2501在500V最高可测20GΩ，在1000V最高可测40GΩ，在2500V最
   高可测100GΩ；对于TP2550型在2500V最高可测100GΩ，在5000V最高可测200GΩ；对于TP2503型在5000V最高
   可测200GΩ，在10000V最高可测400GΩ
2、额定的输出电压保持在对TP2501型负载电阻可低至4MΩ/8MΩ/20MΩ；对HT2550型为20MΩ/40MΩ；对
   TP2503型为40MΩ/80MΩ，这使得仪表能够精确测量较低的绝缘阻抗
3、自动转换的高低范围双刻度指示，彩色刻度易于读识，并且有LED显示相应色彩
4、整机采用ABS塑料机壳便携式设计，具有抗干扰能力强、结构紧凑、外观精美
5、本指针式绝缘电阻测试仪采用超薄型张丝表头，抗震能力强
6、交直流两用，内置可充电池和智能充电模块，整机输出功率大(C型)
7、是测量变压器、互感器、发电机、高压电动机、电力电容、电力电缆、避雷器等绝缘电阻的理想测试仪器

型号				TP2550
		TP2501			TP2503
输出电压		500V DC	1000V DC	2500V DC	5000V DC	10000V DC
精度	温度	23℃±5℃
	绝缘电阻	1MΩ～20GΩ ±5%	2MΩ～40GΩ ±5%	5MΩ～100GΩ ±5%	10MΩ～200GΩ ±5%	20MΩ～400GΩ ±5%
	输出电压	4MΩ～20GΩ 0～+10%	8MΩ～40GΩ 0～+10%	20MΩ～100GΩ 0～+10%	40MΩ～200GΩ 0～+10%	80MΩ～400GΩ 0～+10%
高压短路电流		≥1mA
工作电源		8节AA型电池(8节AA型充电电池，外置充电器)
工作温度及湿度		-10℃～40℃，最大相对湿度85%
保存温度及湿度		-20℃～60℃，最大相对湿度90%
绝缘性能		电路与外壳间电压为1000V DC时，最大2000MΩ
耐压性能		电路与外壳间电压为2500V AC时，承受1分钟
尺寸		230×190×90mm³(L×W×H)
重量		2kg
附件		测试线一套，说明书，合格证，充电适配器(C型)
