您当前所在的位置：首页 - 产品中心 - 二次回路测试仪器

二次回路测试仪器

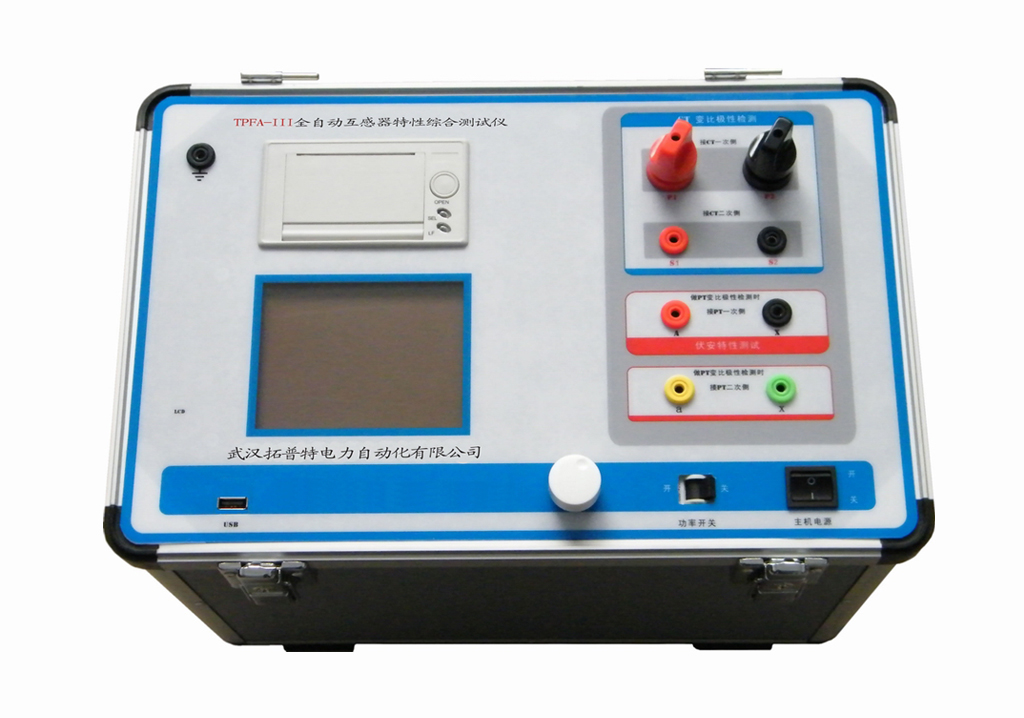

TPFA-III全自动互感器综合测试仪

所属类别：二次回路测试仪器
　说明书：下载
在线咨询：

销售热线：13607155781

仪器仅需设定测试电压、电流和步长，装置将自动升压并能自动将伏安特性测试曲线描绘出来，省去手动调压、人工记录、描曲线等烦琐劳动。快捷、简单、方便。可测试CT伏安特性、5% 和10%的误差曲线、CT二次侧回路、变比和极性。若单机的输出电压不能满足要求，也可以采用外接升压器进行测试。伏安特性试验输出电压0-1000V、电流0-20A；采用外接升压器输出电压0-2000V、电流0-1.5A，可做500KV等级1A电流互感器的伏安特性试验。变比测试最大电流0-600A。单电源输入，220V/380V自动转换

1.仅需设定测试电压、电流和步长，装置将自动升压并能自动将伏安特性测试曲线描绘出来，省去手动调压、人工记录、描曲线等烦琐劳动。快捷、简单、方便。

2.可测试CT伏安特性、5% 和10%的误差曲线、CT二次侧回路、变比和极性。

3.若单机的输出电压不能满足要求，也可以采用外接升压器进行测试。

4.伏安特性试验输出电压0-1000V、电流0-20A；采用外接升压器输出电压0-2000V、电流0-1.5A，可做500KV等级1A电流互感器的伏安特性试验。

5.变比测试最大电流0-600A。

6.单电源输入，220V/380V自动转换。

7.傻瓜式接线方式，只需四个接线柱便可完成所有试验。

8.大屏幕液晶显示，测试时直接显示伏安曲线图，直观方便。自带微型打印机，可随时打印曲线图及测试数据。

9.采用进口光电旋转编码器，试验操作简单方便。

10.带有大容量存储器，可存储45组测试数据，掉电不丢失。

11.RS232通信接口，可连接笔记本电脑进行试验，测试数据也可上传至电脑编辑保存。

12.体积小，重量轻（21Kg），方便流动试验。

输入电压

输出最高电压

输出最大电流

功率

测量精度

CT伏安输出

220V

0—1000V

20A

3KVA

< 0.5%

CT变比输出

220V

0-8V

0—600A

―――

< 0.5%

CT 变比测量

比值最高显示：999.9K:5/1

< 0.5%

直阻测量

最高测量阻值：0-20欧

< 0.5%

角差

最小显示：0.01分精度：±5分

比差

最小显示：0.01% 精度：<0.5%

二次回路

电流：0-200A 时间：5分钟

工作温度

-10～55℃

测试仪主机体积

350×240×270

主机重量

20Kg

工作电压

AC220V（±20％） 50HZ

TP-702微机继电保护测…

TP-802微机继电保护测…

TP-1200微机继电保护…

	输入电压	输出最高电压	输出最大电流			功率	测量精度
CT伏安输出	220V	0—1000V	20A			3KVA	< 0.5%
CT变比输出	220V	0-8V	0—600A			―――	< 0.5%
CT 变比测量	比值最高显示：999.9K:5/1						< 0.5%
直阻测量	最高测量阻值：0-20欧						< 0.5%
角差	最小显示：0.01分精度：±5分			比差	最小显示：0.01% 精度：<0.5%
二次回路	电流：0-200A 时间：5分钟			工作温度	-10～55℃
测试仪主机体积	350×240×270			主机重量	20Kg
工作电压	AC220V（±20％） 50HZ
