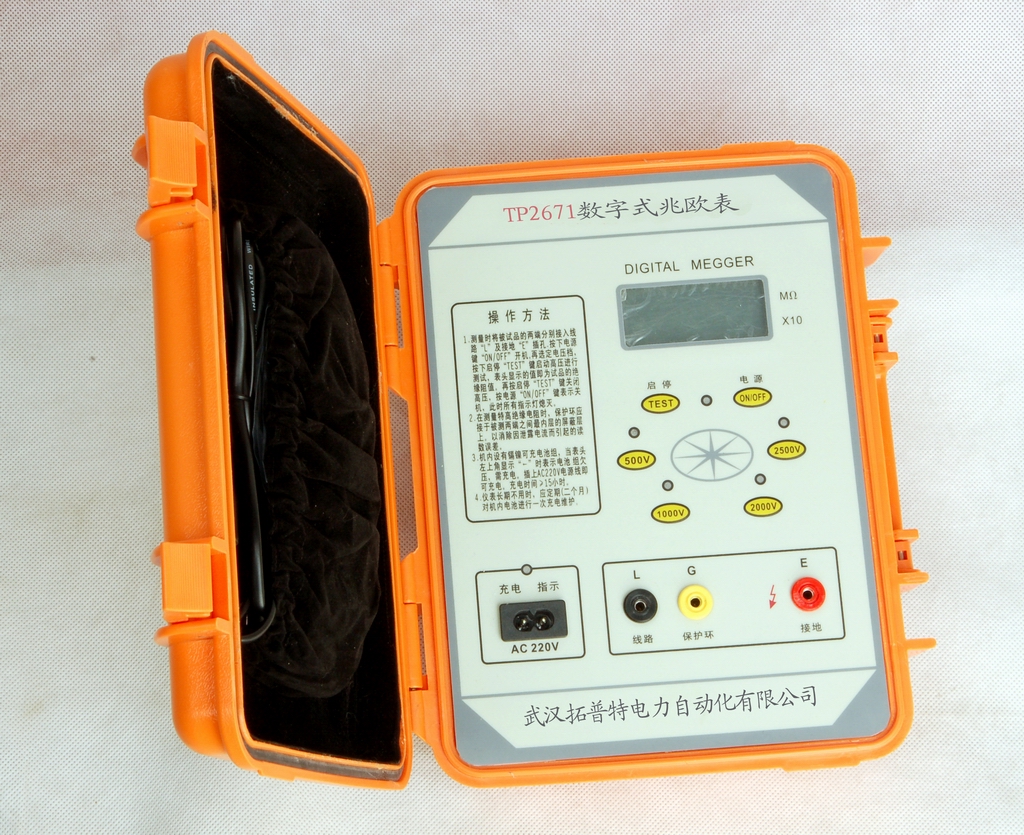

TP2671数字式兆欧表

所属类别：接地系列/绝缘系列
　说明书：下载
在线咨询：

销售热线：13607155781

TP2671数字式兆欧表由中大规模集成电路组成。兆欧表表输出功率大，短路电流值高，输出电压等级多(有四个电压等级)。兆欧表工作原理为由机内电池作为电源经DC/DC变换产生的直流高压由E极出经被测试品到达L极，从而产生一个从E到L极的电流，经过I/V变换经除法器完成运算直接将被测的绝缘电阻值由LCD显示出来。

1、输出功率大、带载能力强，抗干扰能力强
       数字式兆欧表外壳由高强度铝合金组成，机内设有等电位保护环和四阶有源低通滤波器，对外界工频及
   强电磁场可起到有效的屏蔽作用。对容性试品测量由于输出短路电流大于1.6mA，很容易使测试电压迅速上升
   到输出电压的额定值。对于低阻值测量由于采用比例法设计故电压下落并不影响测试精度
2、数字兆欧表不需人力作功，由电池供电，量程可自动转换。一目了然的面板操作和LCD显示使得测量十分方便和迅捷
3、本表输出短路电流可直接测量，不需带载测量进行估算

1、使用条件
   环境温度：0℃～+45℃；相对湿度：≤85%RH
2、输出电压等级、测量范围、分辨率、误差
   输出电压等级：500V，1000V，2000V，2500V
   测量范围：0～19990MΩ
   分辨率：0.01MΩ，0.1MΩ，1.0MΩ，10.0MΩ
   相对误差：0～2000MΩ≤±5%±2d,
             2000MΩ～19990MΩ≤10%±2d
3、输出最高电压带载能力及短路电流
   电压/负载：2500V/20MΩ
   电压跌落：约10%
   短路电流：＞1.6mA
4、电源适用范围、功率损耗
   直流：8×1.5V(AA，R6)电池
   交流：220V/50Hz
   功耗：静态功耗≤160mW；最大功率≤2.5W
5、体积与重量
   体积：235×200×135mm³
   重量：＜1.4kg
