高压试验设备

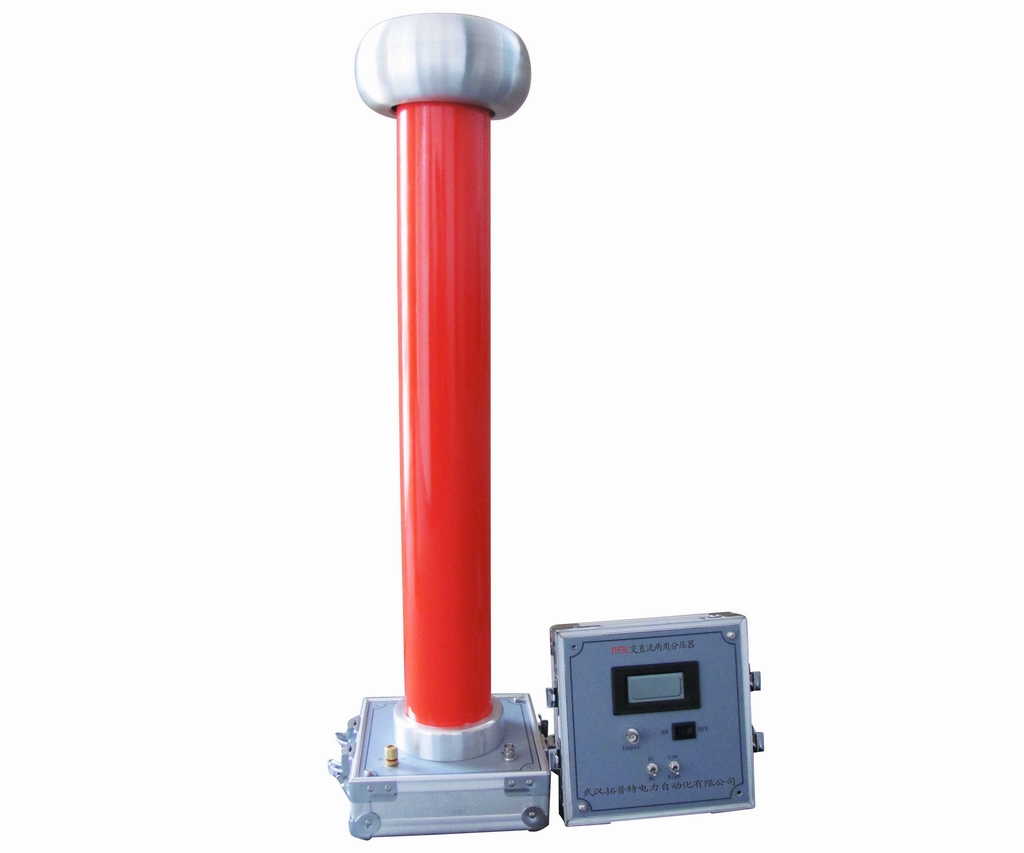

TPFRC交直流两用分压器

所属类别：高压试验设备
　说明书：下载
在线咨询：

销售热线：13607155781

本系列交直流高压测量装置是现场测量用的专用仪器仪表，既可测量直流高压，又可测量交流高压的，整个设备由分压器和测量仪表两部分组成。分压器采用平衡式等电位屏蔽结构，在完全密封的绝缘筒内部采用优质电子元件，而使整个装置具有测试准确、线性好、性能稳定、结构合理、易于携带、操作简单、显示直观等特点，因此它是现场测量的理想仪表

1、精度高
       采用精密高压薄膜电容和精密高压玻璃釉电阻，输入阻抗高，降低了测试电流，功耗小，提高了仪器的
   测量精度和稳定性；
       信号处理部分，采用高性能OP进行信号放大，运用最新双积分式 AD采样技术，四位半液晶显示，最高分
   辨力达到0.001kV，是高压静电电压表的更新换代产品
2、抗干扰性能好
       采用特殊屏蔽技术。铝合金材料的均压球表面光滑亮泽，有效地改善了均压球周围的电场分布，防止出
   现尖端放电，提高测量数据的抗干扰能力。低压显示仪表采用全金属封闭结构屏蔽，高压分压器和低压显示
   表采用高品质同轴电缆连接，减少高压对示值的影响，从而实现高稳定度，高线性度
3、安全可靠
       本仪器是由高压分压器和低压显示仪表构成，高压分压器采用美国杜邦填充材料，特种工艺灌封，结构
   更小，重量更轻，内部局部放电量降到最低，可靠性更高。不存在漏油问题。工作时高压分压器和低压仪表
   采用同轴电缆连接，高低压部分距离较远，工作安全可靠
4、操作简单
       采用拨码开关切换高低压、交直流，方便快捷。四位半液晶直接显示测量结果，简单直观。为现场的检
   测工作带来极大的便利
5、携带方便
       采用便携式结构，整机用铝合金包装箱作机壳，可方便地拆装。体积小、重量轻，便于携带，使用十分
   方便

1、分压器分压比：1000:1
2、精度：AC:1.0%,DC:0.5%
3、绝缘介质：美国杜邦干式介质材料
4、交流测量方式：真有效值测量
5、环境条件：
温度：0～40℃
湿度：≤85%RH
其他参数：

型号	分压器阻抗	分压器电压等级	显示表量程	连接同轴电缆
SGB-50C	600 MΩ	AC：50kV,DC：50kV	Low：0-20kV,High：0-50kV	3m
SGB-100C	1200 MΩ	AC：100kV,DC：100kV	Low：0-20kV,High：0-100kV	3m
SGB-150C	1800 MΩ	AC：150kV,DC：150kV	Low：0-20kV,High：0-150kV	4m
SGB-200C	2400 MΩ	AC：200kV ,DC：200kV	Low：0-20kV,High：0-200kV	4m
SGB-300C	3000 MΩ
