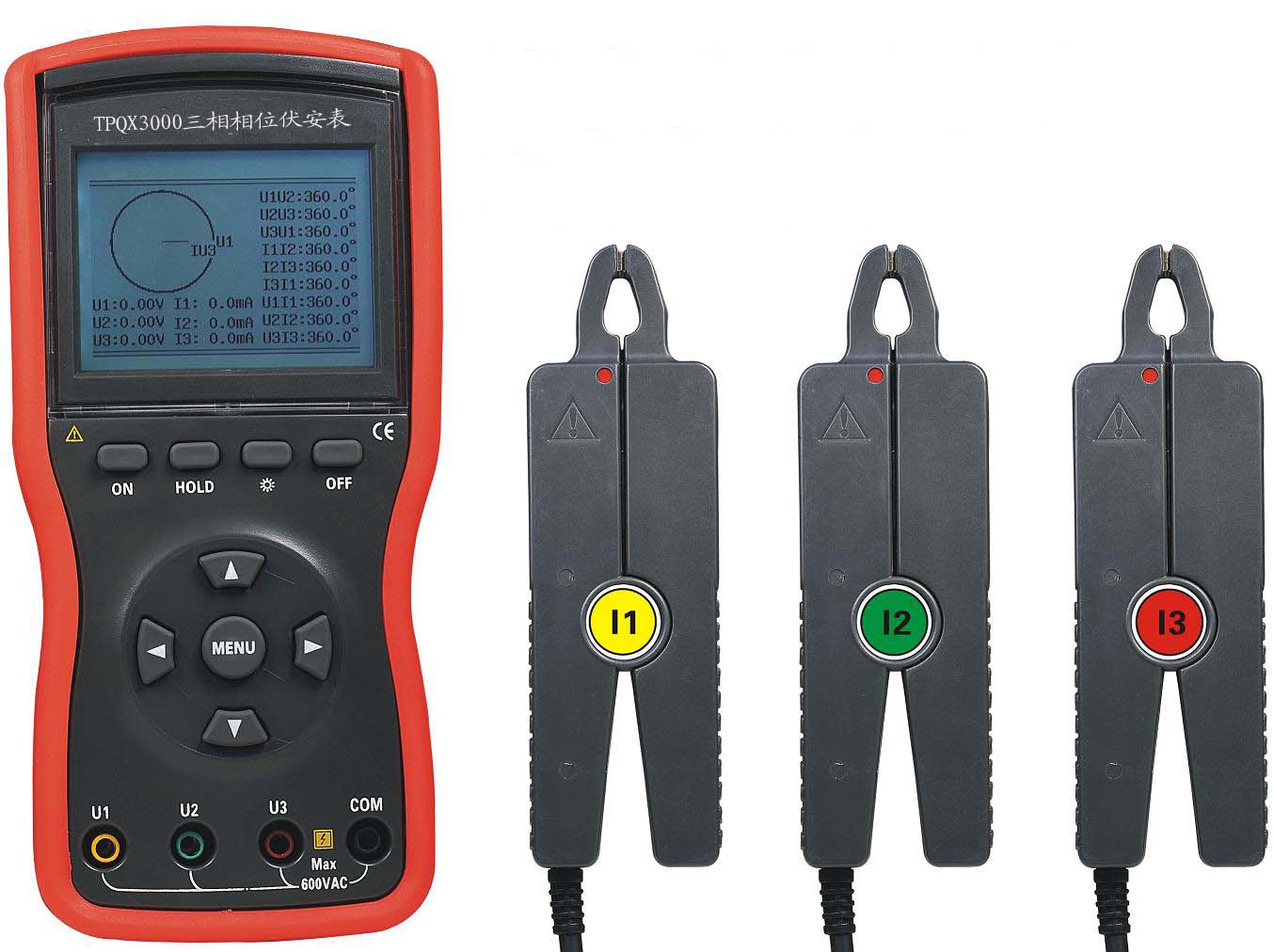

TPQX3000三相相位伏安表

所属类别：二次回路测试仪器
　说明书：下载
在线咨询：

销售热线：13607155781

该便携式三相相位伏安表以高性能的单片机作为中央处理器，采用三个独立的电压通道，三个独立的电流通道，三个电流钳，大屏幕图形点阵式液晶显示器，长效镍氢电池，电池管理电路，非易失性存储器，高精度时钟，串行数据接口的硬件设计，达到了便携式相位测量和多功能仪表的新高度，该便携式三相相位伏安表是传统双钳相位表所无法比拟的。

1、一台仪器便携式三相相位伏安表拥有七大功能：三相电压表、三相钳型电流表、相位表、相序表、频率计、
功率表、功率因数表集于一身
2、时测量(多至三相)电参数，并显示向量六角图
3、钳形小电流准确测量，可作为泄漏电流表使用
4、大屏幕点阵液晶，友好的人机界面
5、长效镍氢电池，交直流两用电源，方便现场使用
6、串行数据接口，可连接微型打印机及与计算机通讯
7、屏幕(数据、图形)功能，方便查阅
8、自换量程，软件校准
9、高精度时钟，电池容量条形模拟显示
10、全数字化，高可靠性

1、测量范围
    (1) 相位：0°～360°
    (2) 电压：5～500V
    (3) 电流：10mA～10A
    (4) 频率：45～65Hz
    (5) 功率因数：-1～+1
    (6) 功率：0～2.5KW
2、基本误差
   (1) 参比条件

温度	湿度	波形	频率	导线位置	相角测量
					电压	电流
20℃±5℃	<70%	正弦波失真度≤1%	50Hz±1Hz	钳口中心位置	100V±25V	1A±0.2A

   (2) 相位：±1°，分辨率0.1°
    注：电流小于20mA时，相位误差小于±3°
        电压：0.5级，分辨率0.01V
        电流：0.5级，分辨率1mA
        功率因数：1%±2个字
        功率：2.0级
3、输入阻抗：1MΩ
4、工作条件：

温度	湿度	相角测量
		电压幅值	电流幅值
0℃～40℃	≤80%	5V～500V	10mA～10A

5、附加误差
   (1) 在相角测量时，电压、电流在规定的工作条件下取值时，由此引起的附加误差不大于基本误差
   (2) 在测量电流时，导线偏离钳口中心位置，引起的附加误差不大于基本误差
6、耐压和绝缘
   耐压：≥100MΩ
   绝缘：≥2KV/min，50Hz正弦波
7、电源
   (1) 机内电池：长效镍氢电池，功耗≤6W，背光下使用时间约16小时
   (2) 交流电源：85～265Vac，0.8A，功率≤8VA
