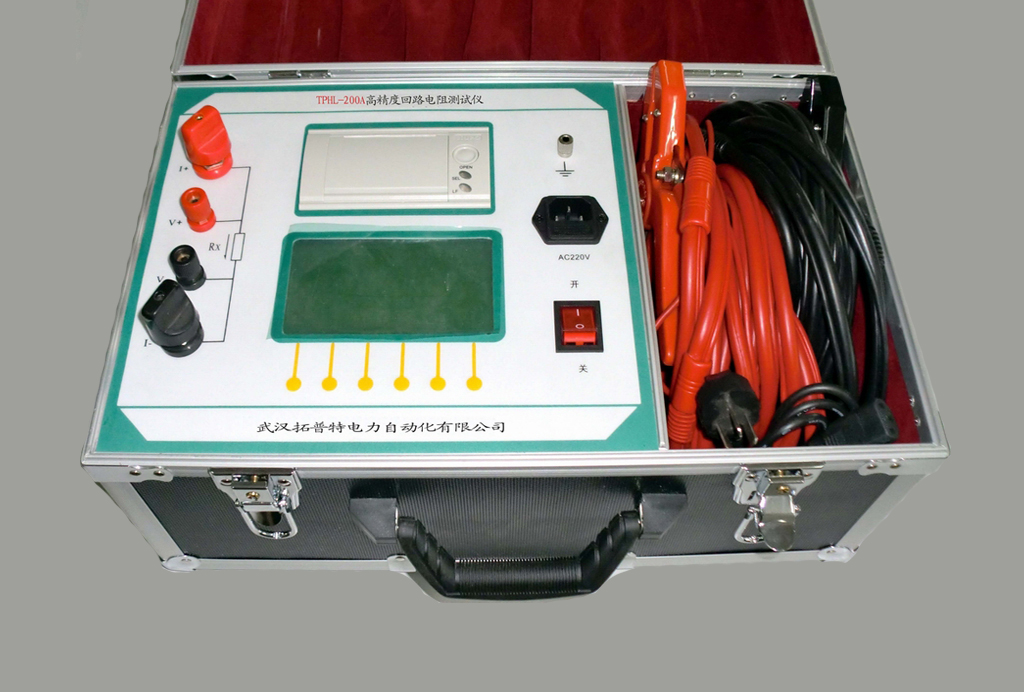

TPHL-200A高精度回路电阻测试仪

所属类别：二次回路测试仪器
　说明书：下载
在线咨询：

销售热线：13607155781

目前，电力系统中普遍采用常规的QJ44型双臂直流电桥测量接触电阻，而这类电桥的测试电流仅mA级，难以发现回路导体截面积减少的缺陷。在测量高压开关导电回路接触电阻时，由于受触头之间油膜和氧化层的影响，测量值偏大若干倍，无法真实的反映接触电阻值。为此，电力部标准SD301—88《交流500kV电力设备交接和预防性试验规程》和新版《电力设备预防性试验规程》作出对断路器、隔离开关接触电阻的测量电流不小于直流100A的规定，以确保试验结果准确。
本高精度回路电阻测试仪是根据中华人民共和国最新电力执行标准DL/T845.4-2004，采用高频开关电源技术和数字电路技术相结合设计而成。高精度回路电阻测试仪适用于开关控制设备回路电阻的测量。其测试电流采用国家标准推荐的直流100A和200A。可在电流100A、200A的情况下直接测得回路电阻，最后的测试结果用大屏幕液晶LCD显示，并有数据存储、输出打印、时间设置等功能。另有50A、150A档位供用户选择。该高精度回路电阻测试仪测量准确、性能稳定，符合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。

1、大电流：高精度回路电阻测试仪采用最新电源技术，能长时间连续输出大电流，克服了脉冲式电源瞬间电
流的弊端，可以有效的击穿开关触头氧化膜，得到良好的测试结果
2、高稳定性：在严重干扰条件下，液晶屏最后一位数据能稳定在±1个字范围内，读数稳定，重复性好
3、高精度：采用双路高速16位Σ－ΔAD采样，最新数字信号处理技术，最高分辨力达到0.01μΩ，是目前国内
唯一能达到0.01μΩ分辨力且十分稳定的接触电阻测试仪，性能超过了进口大电流微欧计
4、智能化：使用进口高性能CPU，测量时系统根据信号大小自动切换量程，确保了该产品的测试准确度。过温保
护电路能够在仪器超过设定温度时自动停止输出电流，确保仪器的安全使用
5、高品质：关键部件全部采用进口元件，通过巧妙设计的温度补偿电路有效的消除环境温度对测量结果的影
响，军品接插件的使用增强了抗振性能
6、功能强大：电流可在50A，100A，150A，200A中自由选择，测试时间可在5s～599s内任意设定，克服了其他同
类仪器无法设定测量时间或连续工作时间过短的缺陷，远远超过了其他同类仪器的性能
7、人机界面友好：通过旋转鼠标输入数据，方便快捷，可以自主设置仪器日期、时间，实时保存测量数据，
即时打印测量结果
8、多种通信方式：高精度回路电阻测试仪能够通过RS232串口(9针)或USB数据线与计算机通信，将测量数据上
传至计算机，供试验人员进一步分析处理
9、使用方便：体积小、重量轻，便于携带

1、测量范围：0～2999.9μΩ
2、分辨率：0～99.99，0.01μΩ
100.0～2999.9，0.1μΩ
3、测试电流：DC 50A、100A、150A、200A四档固定输出
4、测量精度：±(0.5%rd+2d)
5、连续工作时间：5s～599s
6、显示方式：大屏幕中文液晶显示
7、通信方式：USB或RS232串口
8、工作电源：AC220V±10%，50Hz
9、整机功率：1200W
10、最大存储记录：200条
11、工作环境：温度：-10℃～40℃；湿度：≤80%RH
12、体积：380×300×260mm³
13、重量：8kg(不含附件)
