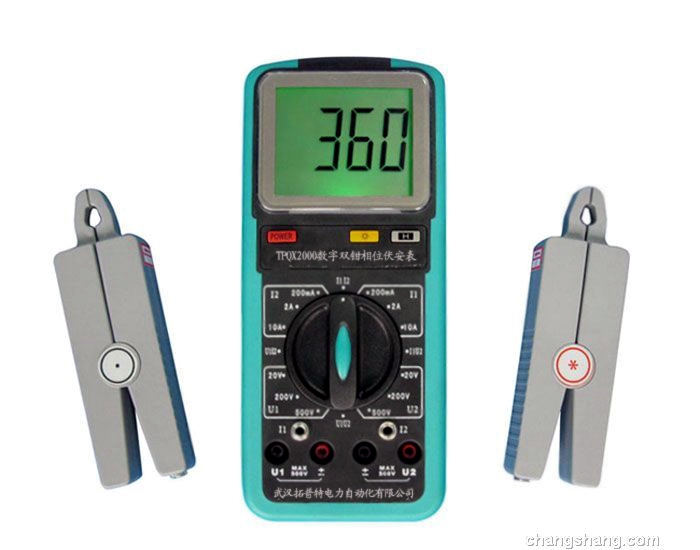

TPQX2000数字双钳相位伏安表

所属类别：二次回路测试仪器
　说明书：下载
在线咨询：

销售热线：13607155781

TPQX2000数字双钳相位伏安表是专为现场测量电压、电流及相位而设计的一种高精度、低价位、手持式、双通道输入测量仪表。用该表可以很方便地在现场测量U-U、I-I及U-I之间的相位，判别感性、容性电路及三相电压的相序，检测变压器的接线组别，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否等。采用钳形电流互感器转换方式输入被测电流，因而测量时无需断开被测线路。测量U1-U2之间相位时，两输入回路完全绝缘隔离，因此完全避免了可能出现的误接线造成的被测线路短路、以致烧毁测量仪表。显示屏采用了高反差液晶显示屏，字高达25mm，屏幕角度可自由转换约70°，以获得最佳视觉效果。
仪表外壳采用工程绝缘材料，另配橡皮防振保护套，安全、可靠。

1、结构精巧，使用方便
   a、手持式结构
   b、在10mA～10A电流范围内，3V～500V电压范围内测量相位时不用断开电路和更换量限
   c、显示器采用了高反差液晶显示屏，字高达25mm，屏幕角度可自由转换约70°，以获得最佳视觉效果
   d、开关功能及布局合理，转动开关即可读出被测电压、电流及其相位
2、分辨率高
   采用最新型专利电流钳，电流分辩率达0.1mA；电压分辩率0.1V
3、低功耗
   该数字双钳相位伏安表微功耗设计，且具有电池电压检测功能

一、基本误差
1、参比工作条件
  (1)环境温度：23℃±5℃
  (2)环境湿度：45%～75%
  (3)被测信号波形：正弦波、β=0.02
  (4)被测信号频率：50Hz±0.2Hz
  (5)被测载流导线在钳口中的位置：任意
  (6)测量相位时被测信号幅值范围：100～220V、0.5A～1.5A
  (7)外参比频率电磁场干扰：应避免
2、基本误差极限
(1)交流电压

表1：交流电压测量误差
量限	分辨率	基本误差极限
20V	0.01V	±(0.3%读数+0.2%量程)
200V	0.1V
500V	1V

输入阻抗：各量限均为2MΩ
(2)交流电流(见表2)

表2：交流电流测量误差
量限	分辨率	基本误差极限
200mA	0.1mA	±(0.3%读数+0.2%量程)
2A	1mA
10A	10mA

(3)相位
U-U、U-I、I-I

表3：工频相位测量误差
范围	分辨率	基本误差极限
0～360°	1°	±2°

     测U1-U2相位时电压输入回路阻抗：40kΩ
二、工作误差
1、额定工作条件
   1)环境温度：0℃～40℃
   2)环境湿度：20%～80%RH
   3)被测信号波形：正弦波、β=0.05
   4)被测信号频率：50Hz±0.5Hz
   5)被测载流导线在钳口中的位置：任意
   6)测量相位时被测信号幅值范围
      测U1-U2相位时：30V～500V
      测I1-I2相位时：10mA～10.00A
      测U1-I2或I1-U2相位时：10V～500V、10mA～10.00A
   7)外参比频率电磁场干扰：应避免
2、额定工作误差极限
   在上述额定工作条件下，各被测量的额定工作误差极限不超过相应基本误差极限的两倍
三、其它技术特性
   1、显示位数：三位半
   2、采样速率：3次/秒
   3、电源：单个9V迭层电池、电源电流小于5mA
   4、外形尺寸
       表壳尺寸：192×95×55mm³
       钳壳尺寸：140×42×20mm³
      钳口尺寸：Φ7mm×9mm
   5、重量
       表体：280g
       测量钳：2×200g
   6、储存条件
       温度：－10℃～50℃
